描述

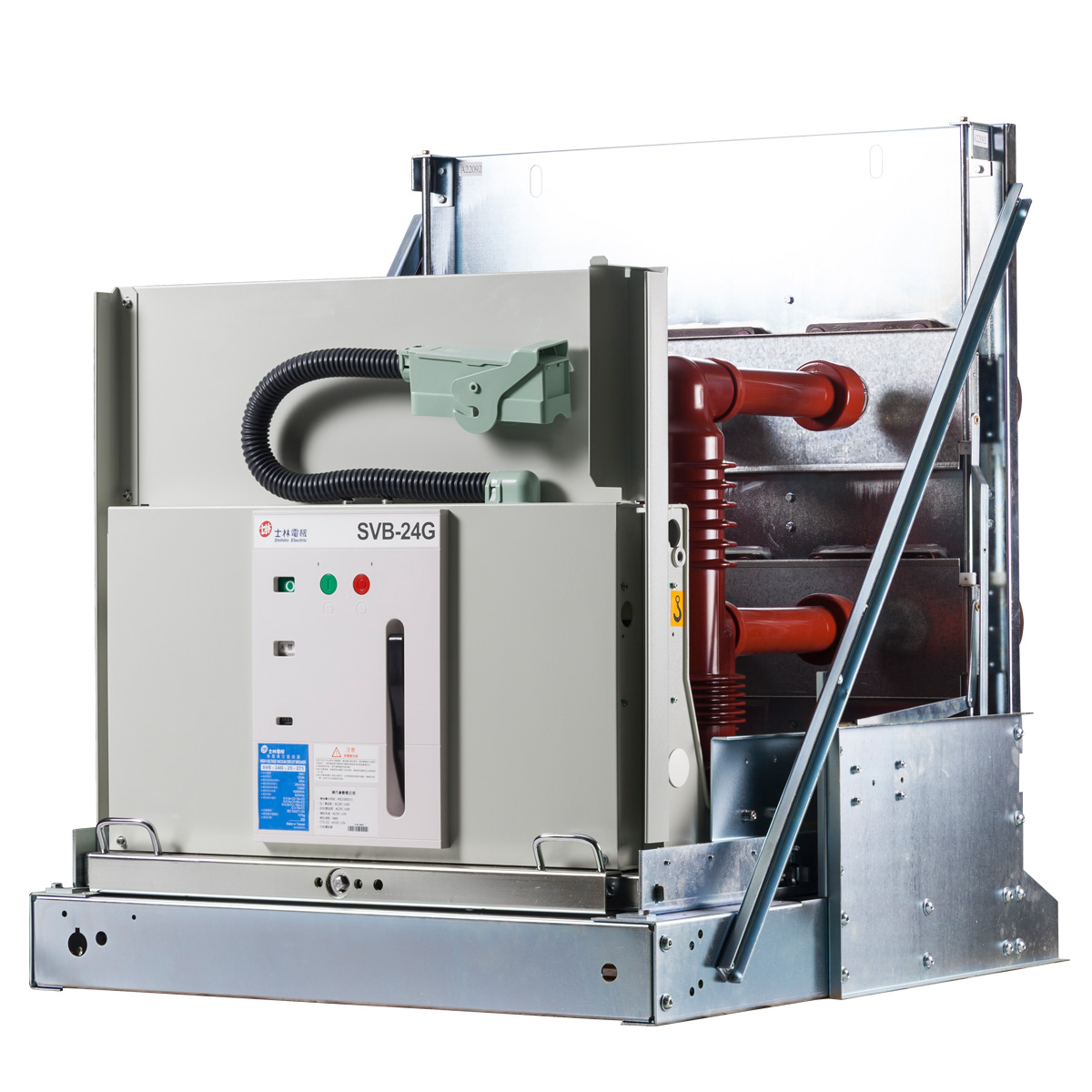

型名：SVB-24G-16/25(Q)
控制接頭型式：航空插頭, 日式插頭(Q)
斷路器型式：抽出式、固定式、連鎖型(適用於CNS 15156-200標準)
極間距離：210mm、275mm
額定電壓：24kV
額定電流：630A,1250A
額定短路啟斷電流：16/25kA (rms)
額定頻率：50/60Hz
額定短時耐受電流：16/25kA (3sec)
額定短時投入電流：42/65kA
額定低頻耐電壓(乾式 1min)：50kV
額定衝擊耐電壓：125kV
額定啟斷容量：665/1000MVA
額定操作順序：
CO-15s-CO
O-0.3s-CO-15s-CO
O-0.3s-CO-60s-CO
O-0.3s-CO-180s-CO
額定啟斷時間：3/50 cycle/ms
機械壽命：10000 (M2級)
電氣壽命：E2級
電容性電流開關：C2級
操作機構額定電源電壓：AC/DC 110或220 V
產品特色：
1. 三相交流屋內型的高壓開關設備
2. 大電力測試合格,台電送電認可
3. 斷路器為輪菊式主接點
4. 操作機構為手動或電動彈簧儲能式,可選擇交流或直流操作
5. 抽出座(絕緣套管式Bushing-Type)具有安全遮板裝置
6. 真空消弧室部與操作機構部為前後模組式結構,便於安裝、測試、維護
7. 具有開閉計數器
8. 多項裝置供訂購選用：抽出座、投入閉鎖、電容跳脫裝置(CTD)、接地開關、
過電流跳脫裝置、投入按鈕鎖、投入按鈕保護蓋(可掛鎖)
